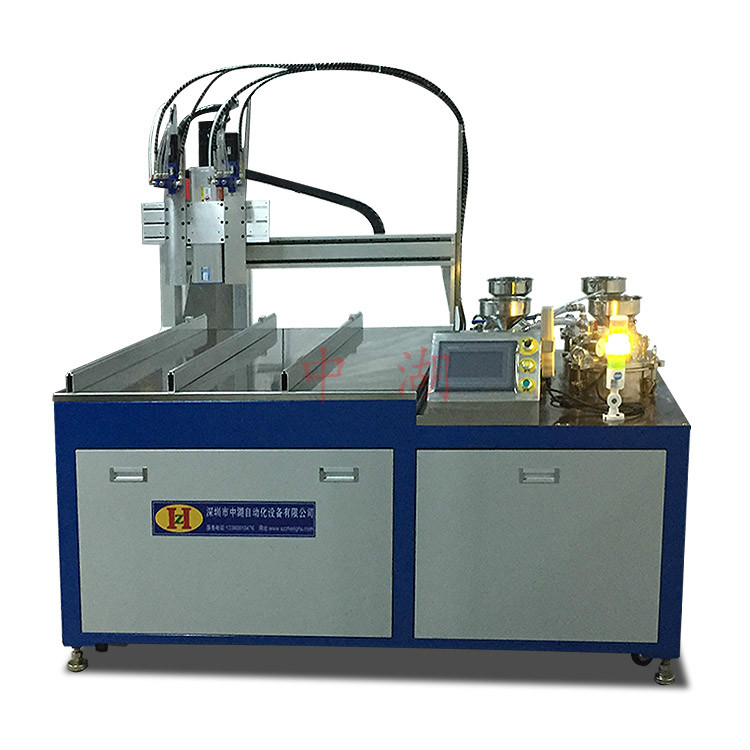

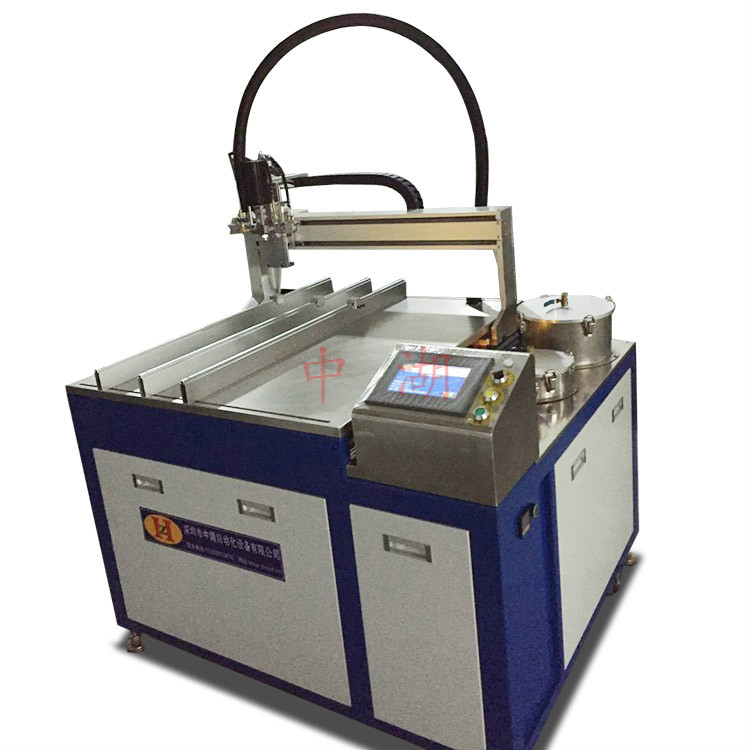

真空灌膠機類別：真空灌膠機

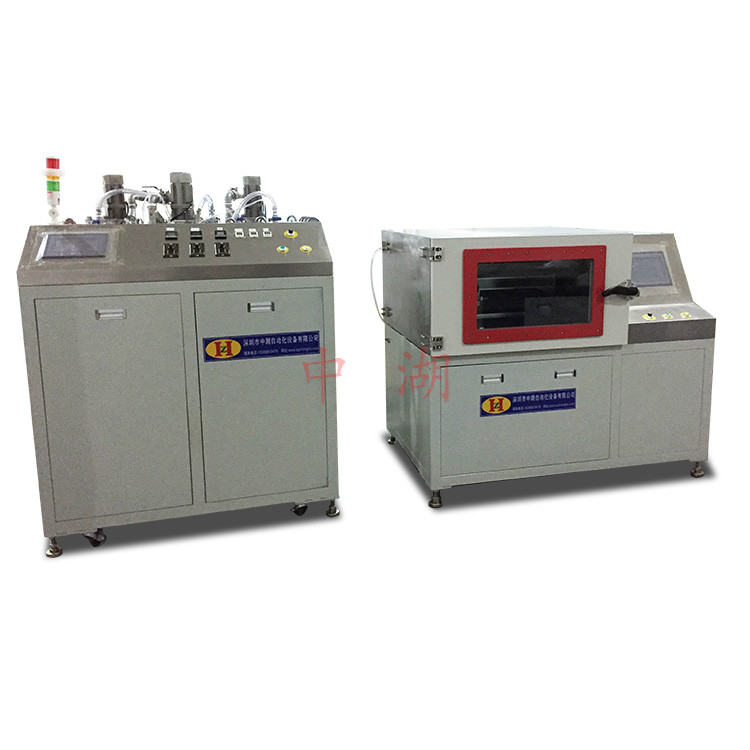

| 整套設備組成部份：
1.自動配膠機帶真空除泡和真空吸料

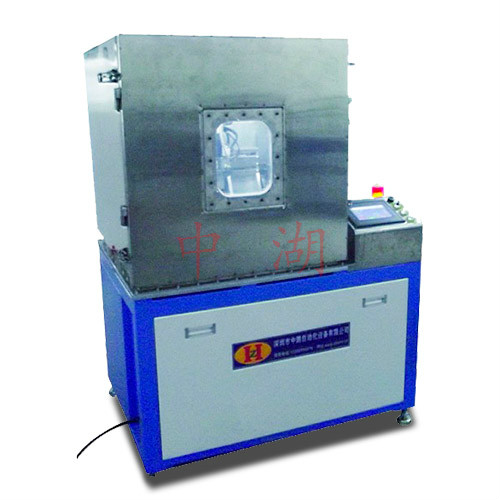

2.真空灌膠箱體內置三軸運動平臺| 適用范圍：對灌膠產品氣泡有嚴格要求的
| 操作原理：
1、程序編輯: 實物編緝，再陳例即可。
2、將已編輯程序儲存，同類產品調出即可.
3、灌膠頭運動，泵體（步進電機驅動）供膠
4. 運動軌跡：直線.點
5、出膠頭上下可調。
| 設備配置:
|
1 |
控制系統 |
原裝松下PLC+7.2寸昆侖通態觸摸屏 |
|
2 |
軟件系統 |
中湖自主研發，國內同行唯一一家研發出軟件防誤操作功能、防呆自動停機功能 |
|
3 |
運動電機 |
YAKO原裝電機 |
|
4 |
計量泵體 |
臺灣精密調校耐磨型 |
|
5 |
截止系統 |
中湖自主研發制造 |
|
6 |
混合裝置 |
中湖自主研發制造 |
|
7 |
攪拌電機 |
OUTAI |
|
8 |
機架材質 |
A3*3mm制造 |
| 9 |
滑動裝置 |
臺灣HIWIN+松下伺服 |
| 10 |
混合管清洗 |
氣液清洗 |
| 設備功效
|
1 |
友好簡潔的操作界面 |
防呆式操作程序設計，操作簡潔、實用，普通工人5分鐘即可學 會全部操作方法 |
|
2 |
高端進口電控系統 |
主要電器部分布線，防塵，防靜電，都達到國外標準 采用高精度運動控制系統 |
|
3 |
膠量檢測反饋功能 |
膠桶部分配備低液位報警功能，適時提醒補充膠水
|
|
4 |
膠水過濾四重保護 |
過濾保護措施，降低機械泵體的故障發生機率，防止膠水內雜質流入膠水管道 |
| 5 |
流水作業 |
機器自動流水連續作業，擁有更高效率 |
|
6 |
設備運行更平穩 |
整體機架采用超厚穩固材料，有效解決機器高速運動時的機體抖動，提高生產穩定性和精度 |
|
7 |
高精度機械泵體 |
精密調校耐磨型 |
| 8 |
全自動機械攪拌 |
AB膠混合采用動態、機械攪拌，保證AB膠真正意義上的混合，徹底杜絕膠水不干、干膠不均現象
|
| 9 |
高精度的作業動作 |
臺灣HIWIN導軌 |
| 三軸運動灌膠特點
1、操作簡單方便：觸摸屏顯示操作；全中文界面，各項參數記錄，顯示，報警；針對每種產品提供相應夾具，工人培訓簡單，節約培訓時間和培訓費用；
2、膠量控制精確：所有關鍵部件均采用進口產品，在保證高速、精度的同時，滿足自動化生產條件下的高可靠性的要求。
| 配膠部分主要特點：
1、配膠，灌膠一體化，全自動操作，一臺機器實現兩種功能。
2、比例設定調節，膠量可調。隨時用隨時配，配比精度高，按需配比，節省膠水。
3、操作簡單方便，程序編輯簡單，拆裝簡單方便，直接將A B兩種膠水分別放進兩個對應的桶里，灌的時候才配膠，工人只需要按啟動開關即可。
4、根據膠水性能，A B膠料桶密封性好防止揮發，液位感應裝置,當膠水低于這個液位時自動報警，添加相應膠水
|
1 |
? ??配膠比例 |
?3:1到1:1之間任意固定比例可調? |
|
2 |
? ??攪拌方式 |
?靜態攪拌? |
|
3 |
? ??機器行程 |
500*500*100mm?行程可根據客戶實際需要訂做 |
| 4 |
? ?工作臺面 |
? ??機器的有效工作臺面500*500mm |
|
5 |
? ??編程方式 |
? ? ?示教編程 |
|
6 |
? ??外型尺寸 |
? ? ?3200*2200*1900mm |
|
7 |
? ??A泵 |
? ? ?2.4cc/轉*2（齒輪泵）臺灣 |
|
8 |
? ??B泵 |
? ? ?2.4cc/轉*2（齒輪泵）臺灣 |
| 9 |
? ??供膠動力 |
? ??步進電機 |
|
10 |
? ??膠桶容量 |
? ? ?A缸25L，B缸10L（真空去泡和真空上料） |
|
11 |
? ??膠桶加熱 |
? ? ?電發熱片加熱 |
| 12 |
? ?真空度 |
? ??<-100Kpa |
| 13 |
? ??出膠流量 |
? ??2-15g/s |
| 14 |
? ??出膠頭 |
? ??配單頭 |
|
15 |
? ??輸入氣壓 |
? ???0.5-0.7Mpa |
|
16 |
? ??機器功率 |
? ? ?4000W |
|
17 |
? ? 供電電壓 |
? ? ?AC220V±10%,50-60HZ |
